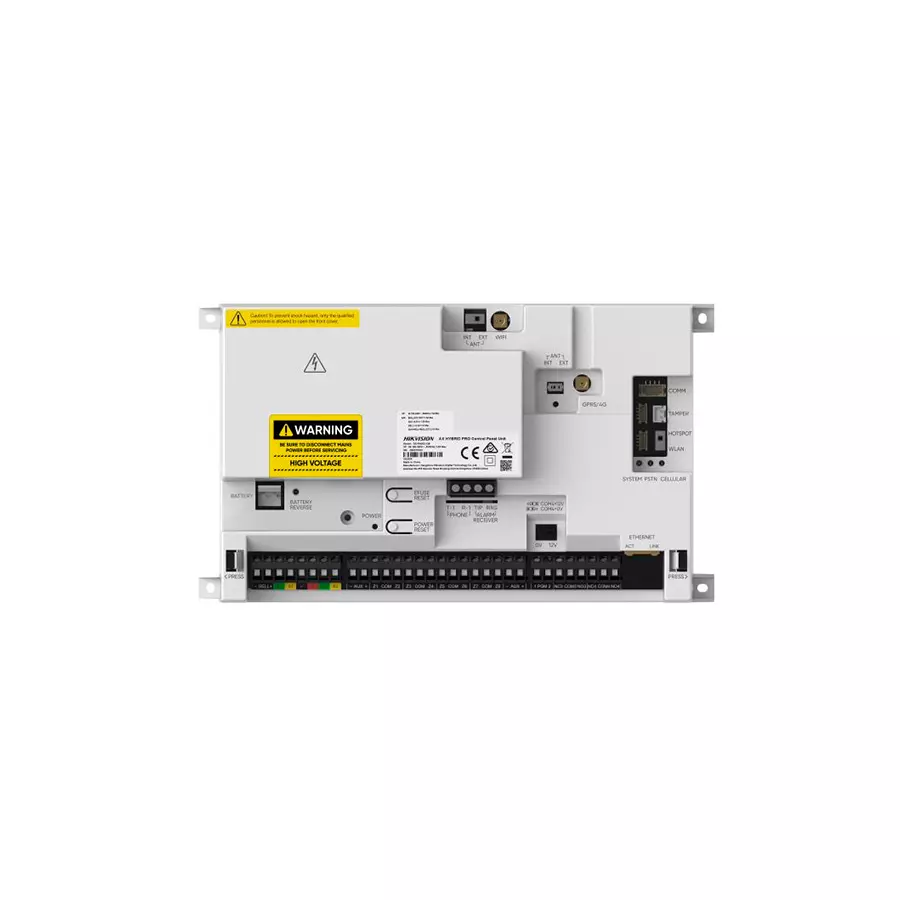

Панель управления AX HYBRID PRO HIKVISION DS-PA502-128
35938
Поддержка 128 зон и 128 выходов позволяет строить гибкую систему охранной сигнализации
Система поддерживает до 64 районов для удобного разделения охраняемых объектов
Предусмотрены учетные записи для 1 установщика, 1 администратора и 128 операторов
Двухшинная архитектура поддерживает подключение до 64 устройств на каждой шине
Двухканальное уведомление ARC поддерживает резервирование для надежной передачи тревог
Поддерживаются LAN, Wi-Fi и опциональные коммуникаторы PSTN, GPRS или 4G
Встроенный 16-канальный кэш видеоверификации IPC помогает проверять тревожные события
Поддержка протоколов ISUP и OTAP расширяет возможности удаленного управления системой
Соответствие EN50131 Grade 2 подтверждает применение в профессиональных охранных системах
| ОСНОВНЫЕ ХАРАКТЕРИСТИКИ | |
| Тип устройства : | Проводная охранная контрольная панель |
| Максимальное количество зон : | 128 |
| Зоны на плате : | 8 |
| Шинные PIR-камеры : | До 48 |
| Области : | 64 |
| ВЫХОДЫ | |
| Максимальное количество выходов : | 128 |
| PGM-выходы на плате : | 2 |
| Релейные выходы на плате : | 2 |
| Вспомогательный выход питания : | 1 |
| Выход сирены на плате : | 1 |
| ПЕРИФЕРИЙНЫЕ УСТРОЙСТВА | |
| Клавиатуры : | До 32 |
| 8-зонные расширители : | До 16 |
| 8-релейные расширители : | До 32 |
| Беспроводные приемники : | До 12 |
| Блоки питания : | До 15 |
| ВИДЕОВЕРИФИКАЦИЯ | |
| Каналы сетевых камер : | До 32 |
| Каналы видеоверификации : | До 16 каналов при 720p До 8 каналов при 1080p |
| Длительность клипа видеоверификации : | 7 секунд |
| Предзапись : | 2 или 5 секунд |
| ПРОГРАММИРОВАНИЕ И ЖУРНАЛ | |
| Сценарии автоматизации : | До 256 |
| Журнал событий : | До 4950 записей, включая 1000 обязательных записей во Flash-памяти |
| ПОЛЬЗОВАТЕЛИ И АВТОРИЗАЦИЯ | |
| Администраторы : | 1 |
| Установщики : | 1 |
| Операторы : | До 128 |
| Пользователи Cloud : | До 64 |
| Брелоки : | До 64 |
| Метки Tag : | До 252 |
| ШИНА И ПОДКЛЮЧЕНИЕ | |
| Шинные порты : | 2 |
| Технология шины : | RS-485, полудуплексный режим |
| Кабель шины : | 4-жильный сигнальный кабель Минимум 2 × 0.5 мм² + 2 × 0.22 мм² |
| Топологии шины : | Daisy Chain / Cascade / Star / Ring |
| Дальность на одну шину : | До 500 м До 7.5 км с шинными удлинителями До 4 км в кольцевом режиме До 1 км в совместимом режиме |
| Удлинители шины : | До 15 шт. на одну шину До 500 м между удлинителями |
| Устройства на одну шину : | До 64 устройств До 32 устройств в совместимом режиме |
| ИНТЕРФЕЙСЫ СВЯЗИ | |
| LAN / Ethernet : | 10/100 Мбит/с, автоадаптация |
| Wi-Fi : | IEEE 802.11b/g/n, 2.4 ГГц |
| GPRS : | Совместимость с DS-PC501G, опционально |
| 4G / LTE : | Совместимость с DS-PC502S, опционально |
| PSTN : | Совместимость с DS-PM2-P, опционально |
| ПОДКЛЮЧЕНИЕ К ПЦН | |
| ПЦН : | До 4 ARC |
| Протоколы передачи тревог : | ISUP Contact ID, PSTN SIA DC-09 CSV-IP OTAP |
| Подтверждение событий : | Pass-through |
| Категории ATS : | SP3 / DP2, с опциональным GPRS/4G-коммуникатором |
| Сторонний коммуникатор : | Совместимость с модулями FSK, RDC, IDS |
| ОСНОВНОЕ ПИТАНИЕ | |
| Тип источника питания : | Type A |
| Ток покоя : | 130 мА @ DC 15 В, при работе от батареи |
| Сетевой вход : | AC 100–240 В, 50/60 Гц, 0.3 А |
| Мощность блока питания : | DC 15.3 В / 2.5 А 0.5 А выделено для аккумулятора |
| АККУМУЛЯТОР | |
| Тип аккумулятора : | 1 × перезаряжаемый герметичный свинцово-кислотный аккумулятор SLA |
| Емкость аккумулятора : | DC 12 В, до 7 А·ч ≥ 5600 мА·ч в заряженном состоянии |
| Рекомендуемые аккумуляторы : | OUTDO OT7-12, 7 А·ч Yuasa NP7-12FR, 7 А·ч |
| Время резервной работы : | До 12 часов |
| Время заряда : | 24 часа до 80%, 5600 мА·ч |
| Буферное напряжение : | DC 13.8 В |
| Напряжение низкого заряда : | 11.60 ± 0.5 В Восстановление при повышении выше 11.74 ± 0.5 В |
| Напряжение отключения : | DC 11.0 В, защита от глубокого разряда |
| ВСПОМОГАТЕЛЬНОЕ ПИТАНИЕ | |
| Выход AUX : | Номинально DC 14.5 В / 1.5 А Диапазон: DC 10.7–15 В Пульсации до 120 мВ Vpp |
| Защита AUX : | Сбрасываемый eFuse 1.7 А |
| Выход питания шины : | Номинально DC 14.5 В Диапазон: DC 10.7–15 В Пульсации до 120 мВ Vpp Максимум 20 Вт, общий с AUX |
| Защита выхода шины : | Общая с AUX |
| Выход питания сирены : | Номинально DC 14.5 В / 1.0 А Диапазон: DC 10.7–15 В Пульсации до 120 мВ Vpp |
| Защита выхода сирены : | Сбрасываемый eFuse 1.3 А |
| PGM-ВЫХОДЫ | |
| Напряжение PGM-выхода : | 0 В DC при коммутации, NPN-выход |
| Максимальный ток PGM : | 200 мА на каждый выход |
