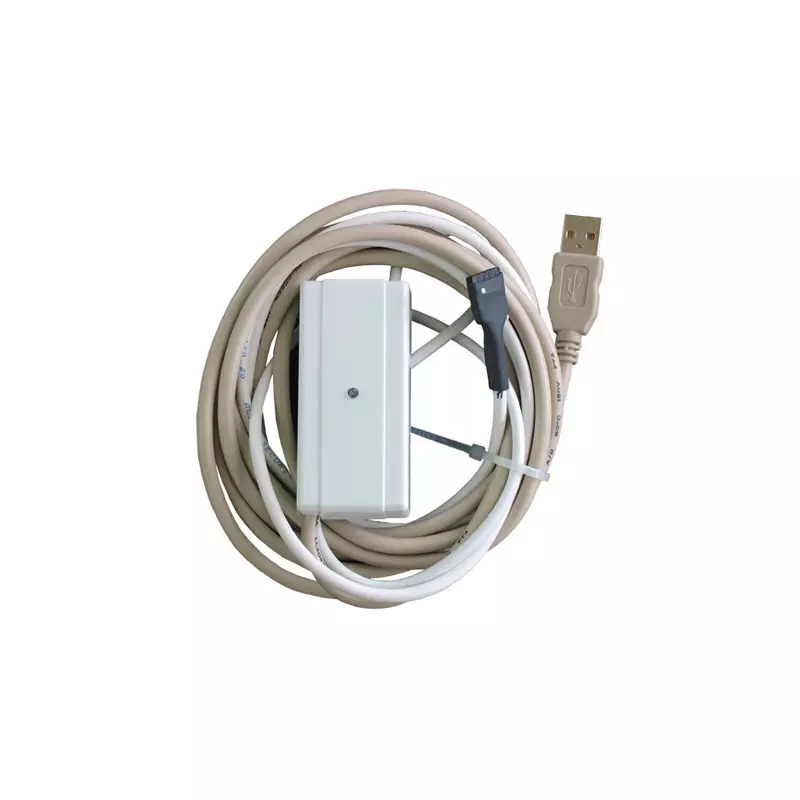

Астра-983 модуль сопряжения с компьютером
21042
Назначение
Блок сопряжения предназначен для подключения к персональному компьютеру (далее ПК) через порт USB приборов марки "Астра": Астра-812 (плата"с"), Астра-712/х, Астра-821/822, Астра-881/882, РПУ Астра-РИ-М (плата"с"), РПУ Астра-РИ, РПД Астра-РИ с целью:
- проведения установок режимов работы с помощью соответствующих программ Pconf-XXX;
- смены программного обеспечения (далее ПО) с помощью программы Flasher-v5_X;
- считывания журнала событий Астра-812 (плата"с") в ПК с помощью программы Message Store.
Блок сопряжения обеспечивает гальваническую изоляцию между линиями интерфейса USB и линией расширения приборов "Астра".
Основные данные- подключение к портам ПК типа USB;
- питание со стороны интерфейса USB осуществляется от линий порта, со стороны линии расширения требуется источник питания постоянного тока напряжением от 10 до 15 В;
- для работы через блок Астра-983 необходимо установить на ПК драйвер Drv983. Драйвер совместим с операционной системой Windows - 9X / Me / 2000 / XP/ 7.
ВНИМАНИЕ! Все работы по настройке (конфигурированию) и смене ПО приборов должны проводиться только при индивидуальном подключении прибора к ПК. Подключение ПК через блок Астра-983 в смонтированную линию расширения, объединяющую несколько приборов, приведет к некорректной работе.
| Производитель : | Астра |
| Модель : | Астра-983 |
| Изоляция выдерживает напряжение : | 500 В |
| Рабочая скорость передачи : | 4800 Бод |
| Ток потребления со стороны USB : | 40 мА |
| Ток потребления от внешнего источника со стороны линии расширения : | 15 мА |
| Температура : | от -30°С до +50°С |
| Относительная влажность воздуха без конденсации влаги : | до 95% при +35°С |
Бренд
АСТРА
