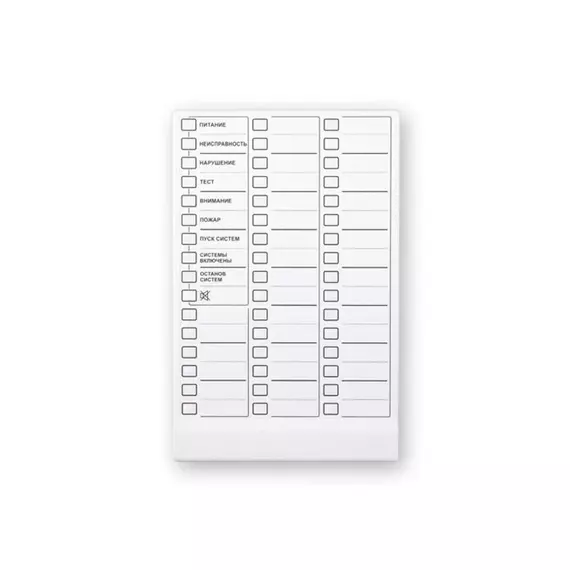

Астра-863 исп.А блок индикации
26126
- отображение обобщенного состояния системы с центральным ППКОП Астра серии Pro (Астра-712 Pro, Астра-812 Pro, Астра-8945 Pro) на 8-ми системных светодиодных индикаторах
- отображение состояний логических разделов системы на 19 светодиодных индикаторах;
- раздельное управление логическими разделами системы с помощью кнопок управления;
- принятие со входа ТМ идентификаторов Touch memory и передача в центральное управляющее устройство (ППКОП Астра серии Pro)
Особенности
- Астра-863 исполнение Б - основной блок индикации, работающий под управлением ППКОП Астра серии Pro;
- информационный обмен с ППКОП по проводному интерфейсу RS-485;
- трехцветная индикация извещений по ГОСТ Р 53325;
- звуковое сопровождение извещений;
- сброс звукового сигнала кнопкой;
- один вход для подключения считывателей идентификаторов ТМ (Touch memory по спецификации Dallas Semiconductor DS1990A(R)) и выход для подключения светодиода считывателя;
- 19 кнопок раздельного управления разделами с учетом полномочий предварительно вводимого идентификатора ТМ;
- два входа питания (основной и резервный) по ГОСТ Р 53325;
- один вход (Zone) контроля исправности внешнего источника питания по ГОСТ Р 53325;
- информационный интерфейс SL для подключения до 4-х дополнительных блоков расширения Астра-863 исп. БР (24 индикатора, 24 кнопки управления);
- выход питания для дополнительных блоков расширения Астра-863 исп. БР;
- программирование привязок индикаторов и кнопок управления к разделам системы с помощью программного комплекса мониторинга ПКМ Астра Pro
** подключение одного модуля-расширителя увеличивает ток потребления на 150 мА.
| Производитель : | Астра |
| Модель : | Астра-863 исп. А |
| Напряжение питания : | 10÷27 В |
| Потребляемый ток от источника питания 12 В (без учета расширителей), не более* : | 220 мА |
| Потребляемый ток от источника питания 24 В (без учета расширителей), не более** : | 150 мА |
| Дальность интерфейса RS-485, не более : | 1000 м |
| Дальность интерфейса ТМ, не более : | 25 м |
| Параметр входа Zone для контроля исправности источников питания | |
| Напряжение на клеммах в дежурном режиме : | 5 В |
| Сопротивление входа в состоянии "Норма" : | от 3 до 5 кОм |
| Сопротивление входа в состоянии "Нарушение" : | от 0 до 3 или более 5 кОм |
| Время интегрирования входа : | 300+30 мс |
| Ток короткого замыкания на клеммах Zone, не более : | 20 мА |
| Параметры линии расширения | |
| Напряжение выхода питания : | 5 В |
| Активное сопротивление, не более : | 100 Ом |
| Емкость между проводниками, не более : | 0.033 мкФ |
| Длина, не более : | 10 м |
| Количество подключаемых расширителей, не более : | 4 шт. |
| Параметры линии расширения | |
| Температура : | от -10 до +55°С |
| Относительная влажность воздуха без конденсации влаги : | до 93% при +40°С |
| Степень защиты оболочкой : | IP30 |
